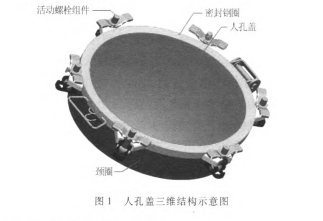

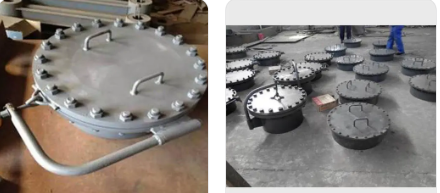

人孑L是罐式集裝箱的主要部件之一，在產品制 造、使用全周期過程中起著至關重要的作用。其主 要結構由活動螺栓組件、頸圈、人孔蓋等零部件組 成，如圖1所示。

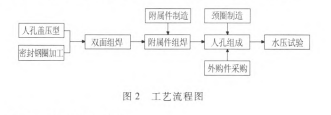

為了保證人孔的生產制造，對其生產流程進行 工藝排布，主要是零部件加工、雙面焊接、附屬件組 焊、人孔組成和水壓試驗，工藝流程如圖2所示。
人孔蓋為球冠形，成型容易反彈，現有工藝裝備 無法實現。 對應措施：通過對該零件模擬分析，同時考慮板 材的反彈系數，自主設計制造1套壓型模具，利用 500 t液壓機進行壓型，保證產品1次成型…。 2．2．2頸圈制造 頸圈內是直徑為500 mm的圓，卷板機最小滾 圓直徑為600 mm，無法通過卷板機實現頸圈制造。 對應措施：利用型鋼彎曲機對頸圈進行滾圓，使 用樣板對其進行檢查，對接完成后，再進行二次校 圓，保證圓度符合要求。
人孔蓋與密封鋼圈雙面環形焊接，由于熱輸入 較大，焊后產生變形。 對應措施：調整焊接參數，在人孔蓋與密封鋼圈 焊接前，先將兩者點焊在一起，然后利用人孔蓋組對 工裝進行固定(見圖4)。采用焊接變位機來實現人 孔蓋與密封鋼圈的焊接，保證了焊接質量，滿足了產 品外觀要求舊1。

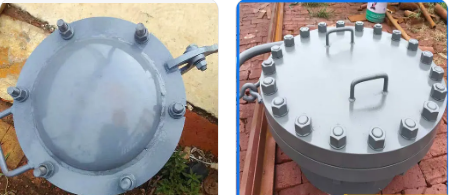

該產品的材質主要為Q345D，為了保證外觀質 量及使用過程中防止腐蝕，對其整體進行了熱浸鍍 鋅，可以有效防護10年以上，同時外觀質量也達到 了商品化要求。
通過以上分析核算，當產品數量小于30套時采 用外購方式成本較經濟；當產品數量大于30套時， 采用自制成本較經濟。自制人孑L成本大約1 800 元／套，外購價格為3 800元／套，每個節約2 000元。 此項目通過了公司設計部門和船級社的共同鑒 定，目前該產品已經用于796只29 m3罐式集裝箱 上，達到了預期的效果，節約159．2萬元，給企業帶 來巨大效益。隨著自制人孔的標準化及商品化，可 以為其他罐箱廠供應配件，拓寬相關多元業務的發 展工作。但該產品材質為Q345D，不銹鋼罐箱不會 采用此材質，且重量重，所以在材質上面為適應更廣 的應用還需要進一步改進。
