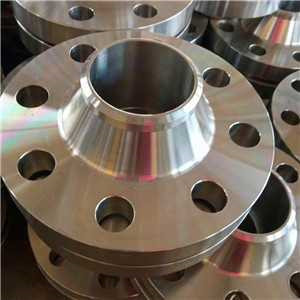

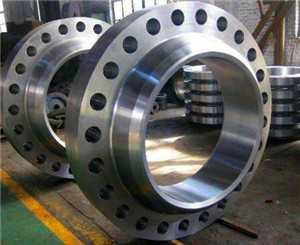

對焊法蘭
SH3406-2013,帶頸對焊法蘭,尺寸重量表
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
法蘭標準SH/T 3406-2013是石化部標準.
三部標準都是從美國的ASME B16.5管法蘭標準翻譯過來,只要法蘭的規格、磅級、密封面形式一致，我國三個標準的法蘭與ASME B16.5管法蘭完全通用。
對焊法蘭也算最常用的法蘭了，所以對焊的法蘭的重量大家肯定也會經常用到，今天分享給大家。
大家有需要相關的法蘭的資料，可以聯系站長，站長免費為大家提供資料。
| SH3406-2013 帶頸對焊尺寸重量表 | |||||||||
| 公稱尺寸 | PN20 | PN50 | PN68 | PN110 | PN150 | PN260 | PN260 | PN420 | |
| DN | NPS | ||||||||
| 15.00 | 0.50 | 0.90 | 0.80 | 1.40 | 1.40 | 3.20 | 3.10 | 3.10 | 3.60 |
| 20.00 | 0.75 | 0.90 | 1.30 | 1.80 | 1.80 | 3.20 | 3.10 | 3.10 | 4.10 |
| 25.00 | 1.00 | 1.10 | 1.70 | 2.30 | 2.30 | 3.80 | 3.80 | 3.80 | 5.90 |
| 32.00 | 1—1∕4 | 1.40 | 2.10 | 3.20 | 3.20 | 4.50 | 4.40 | 4.40 | 9.10 |
| 40.00 | 1－1∕2 | 1.90 | 3.00 | 4.50 | 4.50 | 6.40 | 6.40 | 6.40 | 12.70 |
| 50.00 | 2.00 | 2.80 | 3.60 | 5.40 | 5.40 | 11.00 | 11.00 | 11.00 | 19.10 |
| 65.00 | 2－1∕2 | 4.30 | 5.30 | 8.20 | 8.20 | 16.80 | 16.40 | 16.40 | 23.60 |
| 80.00 | 3.00 | 5.20 | 7.20 | 10.40 | 10.40 | 14.00 | 21.80 | 21.80 | 43.00 |
| 100.00 | 4.00 | 7.40 | 11.90 | 15.90 | 19.10 | 23.20 | 31.30 | 31.30 | 66.00 |
| 125.00 | 5.00 | 9.60 | 16.00 | 19.30 | 30.90 | 39.10 | 59.90 | 59.90 | 111.00 |
| 150.00 | 6.00 | 12.10 | 20.80 | 25.90 | 37.00 | 49.90 | 74.50 | 74.50 | 172.00 |
| 200.00 | 8.00 | 20.10 | 32.20 | 40.40 | 53.00 | 84.90 | 123.90 | 123.90 | 262.00 |
| 250.00 | 10.00 | 28.30 | 46.60 | 57.00 | 86.00 | 123.80 | 208.20 | 208.20 | 485.00 |
| 300.00 | 12.00 | 43.00 | 69.00 | 80.00 | 103.00 | 168.90 | 313.30 | 313.30 | 730.00 |
| 350.00 | 14.00 | 56.20 | 93.40 | 106.00 | 158.00 | 255.20 | 406.50 | 406.50 | |
| 400.00 | 16.00 | 73.20 | 119.60 | 133.00 | 218.00 | 311.00 | 525.00 | 525.00 | |
| 450.00 | 18.00 | 86.10 | 150.50 | 163.00 | 252.00 | 419.50 | 687.20 | 687.20 | |
| 500.00 | 20.00 | 109.70 | 184.40 | 202.00 | 313.00 | 528.50 | 852.60 | 852.60 | |
| 550.00 | 22.00 | 127.40 | 373.00 | ||||||
| 600.00 | 24.00 | 157.50 | 274.70 | 290.00 | 444.00 | 956.60 | 1366.80 | 1366.80 | |
