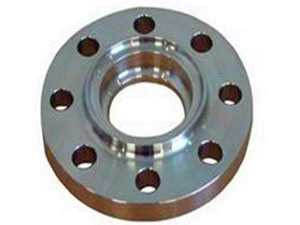

承插法蘭
SH3406-2013承插焊法蘭尺寸重量表
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN15-DN80
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN15-DN80
其實這三個標準里面大多數的東西都是可以通用的，但是為了避免出錯，會把所有的標準，每個標準的，每種類型的法蘭的重量，都給大家展現出來。
法蘭標準SH/T 3406-2013是石化部標準；HG/T 20615-2009是化工部標準；GB/T9113-2010 Class標記的法蘭標準。
三部標準都是從美國的ASME B16.5管法蘭標準翻譯過來,只要法蘭的規格、磅級、密封面形式一致，我國三個標準的法蘭與ASME B16.5管法蘭完全通用。
| SH3406-2013 承插焊法蘭尺寸重量表 | |||||||
| 公稱尺寸 | PN20 | PN50 | PN68 | PN110 | PN150 | PN260 | |
| DN | NPS | ||||||
| 15.00 | 0.50 | 0.50 | 0.90 | 0.80 | 1.30 | 1.80 | 1.80 |
| 20.00 | 0.75 | 0.60 | 1.40 | 1.30 | 1.40 | 2.70 | 2.70 |
| 25.00 | 1.00 | 0.80 | 1.40 | 1.60 | 1.80 | 3.60 | 3.60 |
| 32.00 | 1—1∕4 | 1.10 | 2.00 | 2.10 | 2.70 | 4.40 | 4.40 |
| 40.00 | 1－1∕2 | 1.40 | 2.70 | 3.10 | 3.20 | 5.50 | 5.50 |
| 50.00 | 2.00 | 2.30 | 3.20 | 3.80 | 4.10 | 11.10 | 11.10 |
| 65.00 | 2－1∕2 | 3.20 | 4.50 | 5.60 | 5.90 | 13.00 | 16.40 |
| 80.00 | 3.00 | 3.90 | 5.90 | 7.60 | 7.30 | ||
