1主題內容與適用范圍
本標準規定了浮頭式換熱器、冷凝器用外頭蓋側法蘭（以下簡稱“側法蘭”)的結構型式與系列尺
_ r
寸。
本標準適闬于公稱壓力〇. 6MPa至6* 4MPa,工作溫度高于一Strc至4501C的鋼制側法蘭，
注：本標準為強制性標準•若使用條件不宜采用本標準時，應按GBiSOt鋼制壓力容器》的法蘭章進行設計•
|
引用標準 JB 4700 |
壓力容器法蘭分類與技術條件 |
| JB 4703 | 長頸對焊法蘭 |
| JB 4704 | 非金屬軟墊片 |
| JB 4705 | 纏繞墊片 |
| JB 4706 | 金屬包墊片 |
| JB 4707 | 等長雙頭螺柱 |
3標記、代號及標記示例 3.1標記
側法蘭類型代號密封面類型代號 公稱直徑，mm 公稱壓力,MPa 標準號
3.2代號
側法蘭類型代號按表1的規定。
表1
| 側法蘭類型 | 代號 |
| —般法蘭n | 側法蘭 |
| 忖環法蘭 | 側法蘭C |
密封面型式代號按表2的規定.
表2
注：凸密封面和榫密封面分別配JB 4703中的凹密封面和槽密封面,
3.3標記示例
公稱壓力1. 6MPa,公稱直徑800mm的襯環榫密封面外頭蓋側法蘭，其標記為:
側法蘭 C-S 800—1* 6 JB 4721
4結構型式與尺寸

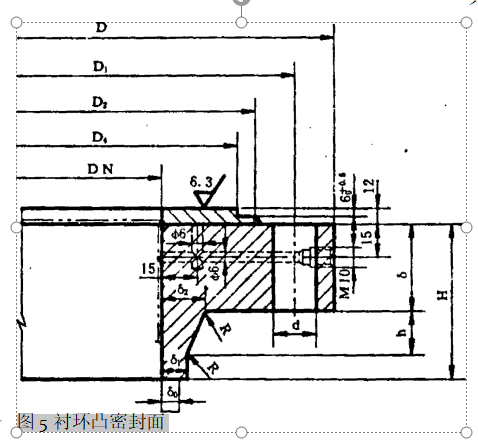

各類密封面?zhèn)确ㄌm的結構型式及系列尺寸按圖1至圖6和表3的規定,側法蘭及襯環的質進列于 表4*
5選用規定
a
5.1側法蘭及相匹配的墊片、螺柱、螺母的材料、最大允許工作壓力及技術條件按JB 4700的規定。
5. 2側法蘭用非金屬軟墊片、纏繞墊片、金屬包墊片分別按】B 4704、JB 4705、JB 4706的規定。
5- 3側法蘭用等長雙頭螺柱按JB 4707的規定，
表2
| 密封面型式 | 代號 | |
| 密封面上不幵水線 | p I | |
| 平密封面 | 密封面上開兩條同心圓水線 | PI |
| 密封面上開同心圓或螺旋線的密紋水縹 | PI | |
| 凸密封面 | T | |
| 榫密封面 | i S | |
3.3標記示例
公稱壓力1. 6MPa,公稱直徑800mm的襯環榫密封面外頭蓋側法蘭，其標記為:
側法蘭 C-S 800—1* 6 JB 4721
4結構型式與尺寸
各類密封面?zhèn)确ㄌm的結構型式及系列尺寸按圖1至圖6和表3的規定,側法蘭及襯環的質進列于 表4*
